抗結(jié)皮澆注料

發(fā)布日期：2023-03-31 　瀏覽次數(shù)：479

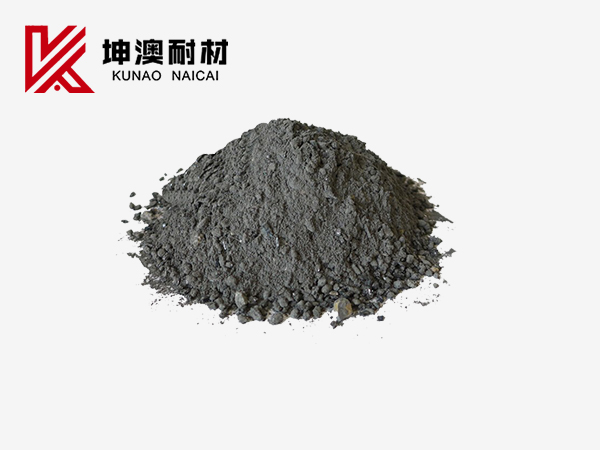

產(chǎn)品簡(jiǎn)介：

抗結(jié)皮耐火澆注料是以碳化硅和硅酸鋁質(zhì)材料等為主要原料，加高效減水劑與超微粉，并以純鋁酸鈣水泥做結(jié)合劑生產(chǎn)的水泥窯常用澆注料。

產(chǎn)品性能：

1.高溫下襯里表面生成致密光滑的液態(tài)膜，有效阻止堿侵蝕，具有很好的抗結(jié)皮性；

2.骨料硬度高，基質(zhì)采用超微粉結(jié)合技術(shù)，耐磨性好；

3.具有很好的熱震穩(wěn)定性。

產(chǎn)品用途：

本產(chǎn)品可大幅度降低結(jié)皮次數(shù)，碳化硅抗結(jié)皮澆注料可用于大中型新型干法水泥窯預(yù)熱器下料斜坡、上升煙道、分解爐錐體等易結(jié)皮部位。

產(chǎn)品指標(biāo)：

碳化硅抗結(jié)皮耐火澆注料按照SiC含量分別為KJP-25、KJP-35、KJP-45、KJP-55四個(gè)牌號(hào)。其中KJP為抗結(jié)皮漢語(yǔ)拼音首字母，其后的數(shù)字為SiC含量的質(zhì)量百分比。

碳化硅抗結(jié)皮澆注料		KJP-25	KJP-35	KJP-45	KJP-55
*高使用溫度℃ ≥		1300	1400	1400	1400
化學(xué)成分% ≥	SiC	25	35	45	55
常溫抗折強(qiáng)度MPa	1100℃×3h	6	7	8	10
常溫耐壓強(qiáng)度MPa	110℃×24h	55	60	65	70
常溫耐壓強(qiáng)度MPa	1100℃×3h	55	60	65	70
高溫抗折強(qiáng)度MPa	1100℃	7	7	8	8
加熱**線變化%	1100℃×3h	-0.4~+0.4	-0.4~+0.4	-0.3~+0.3	-0.3~+0.3
抗結(jié)皮性(*低等級(jí))	1100℃×3h	三級(jí)	二級(jí)	二級(jí)	一級(jí)
耐堿性	1100℃×3h	二級(jí)	二級(jí)	一級(jí)	一級(jí)
注：高使用溫度，是指材料在該溫度下煅燒5h后*線變化不大于1.5%的試驗(yàn)溫度。
