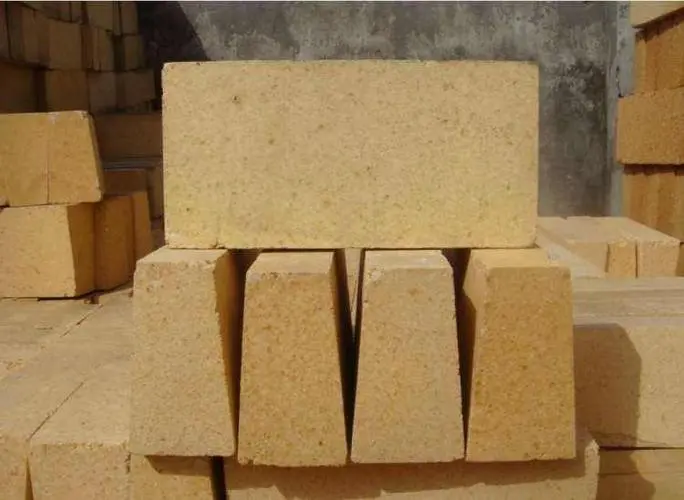

高鋁質(zhì)隔熱耐火磚是以鋁礬土為主要原料制成的A1?0?含量不小于48%的隔熱耐火制品。高鋁質(zhì)隔熱耐火磚，主要采用鋁礬土原料，結(jié)合黏土做原料，摻入結(jié)合劑和鋸木屑，為了提高產(chǎn)品性能，添加工業(yè)氧化鋁、剛玉、硅線石、藍晶石、硅石的細粉，可制得不同體積密度，*高使用溫度不同的制品，通常使用溫度1250~1350℃，有的可達1550℃。

高鋁質(zhì)隔熱磚多用泡沫法生產(chǎn)，制品的體積密度在0.4~1.0g/cm?之間，也可采用燒燼加入物法制造。

高鋁質(zhì)隔熱耐火磚可用于砌筑隔熱層和無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，一般的高鋁隔熱耐火磚的表面接觸溫度不得高于1350℃。莫來石質(zhì)隔熱耐火磚可直接接觸火焰，具有耐高溫，強度高，節(jié)能效果顯著等特點。適用于熱解爐、熱風爐、陶瓷輥道窯、電瓷抽屜窯及各種電阻爐的內(nèi)襯。A1?0?含量為82.4%的剛玉—莫來石隔熱耐火磚，可以在1550℃下作爐襯使用。

耐火泥又稱火泥或接縫料。是用作耐火制品砌體的砌縫材料。

按材質(zhì)可分為黏土質(zhì)、高鋁質(zhì)、硅質(zhì)和鎂質(zhì)耐火泥等。由耐火粉料、結(jié)合劑和外加劑組成。幾乎所有的耐火原料都可以制成用來配置耐火泥所用的粉料。以耐火熟料粉加適量可塑黏土作結(jié)合劑和可塑料而制成的稱普通耐火泥，其常溫強度較低，高溫下形成陶瓷結(jié)合才具有較高強度。以水硬性、氣硬性或熱硬性結(jié)合材料作為結(jié)合劑的稱化學結(jié)合耐火泥，在低于形成陶瓷結(jié)合溫度以前即產(chǎn)生一定的化學反應而硬化。耐火泥的粒度根據(jù)使用要求而異，其極限粒度一般小于1㎜，有的小于0.5㎜或更細。

選用耐火泥漿的材質(zhì)，應考慮與砌體的耐火制品的材質(zhì)一致。耐火泥除作砌縫材料外，也可以采用涂抹法或噴射法用作襯體的保護涂層。

耐火泥特性及應用：1.可塑性好，施工方便；2.黏結(jié)強度大，抗蝕能力強；3.耐火度較高，可達（1650±50）℃；4.抗渣侵蝕性好；5.熱剝落性好。耐火泥主要應用于焦爐、玻璃窯爐、高爐熱風爐、其他工業(yè)窯爐。

應用的行業(yè)有：冶金、建材、機械、石化、玻璃、鍋爐、電力、鋼鐵、水泥等。
